氣缸緩沖螺絲怎么調_上海錦瑞
氣缸緩沖螺絲是氣動系統中控制活塞運動末端沖擊的主要部件,通過調節緩沖螺絲可優化氣缸運行平穩性、延長設備壽命并降低噪音。本文將系統介紹緩沖螺絲的調節原理、操作步驟及注意事項,幫助用戶實現精細控制。
一、緩沖螺絲的工作原理
氣缸緩沖系統通常由緩沖節流閥(緩沖螺絲)和緩沖密封圈組成。當活塞接近行程末端時,緩沖密封圈進入氣缸端蓋的緩沖腔,形成密封空間。此時通過旋轉緩沖螺絲調節節流閥開口大小,控制壓縮空氣的排出速度:
-
開口增大:排氣速度加快,緩沖效果減弱,活塞沖擊力增大;
-
開口減小:排氣速度降低,緩沖效果增強,活塞運動更平緩。
二、調節步驟與實操技巧
1. 初步定位調節位置
-
觀察氣缸型號:不同規格氣缸(如SC50×100、MAL32×200)的緩沖螺絲位置可能位于氣缸兩端或側方,需先確認位置;
-
清潔調節接口:用壓縮空氣吹凈緩沖螺絲周圍的灰塵,避免雜質進入影響調節精度。
2. 動態調節方法
步驟1:全開緩沖螺絲
將緩沖螺絲完全旋松(逆時針方向),使活塞以*快速度運行至末端,記錄沖擊噪音和設備振動情況。
步驟2:逐步收緊緩沖
以1/4圈為單位順時針旋轉緩沖螺絲,每次調節后讓氣缸完成3-5次完整動作,觀察以下變化:
-
活塞末端速度:通過標記氣缸桿或安裝位移傳感器測量;
-
沖擊噪音:使用聲級計檢測,目標值應低于75dB(A);
-
設備振動:在氣缸固定座處安裝振動傳感器,振幅需≤0.5mm。
步驟3:確定*佳位置
當活塞到達末端時無明顯撞擊感,且氣缸完成一個動作的時間比全開狀態延長≤15%,即為理想調節點。例如,某沖壓設備氣缸原周期為0.8秒,調節后周期為0.9秒,同時噪音從82dB降至68dB,表明緩沖效果達標。
3. 特殊場景調節
-
高速氣缸(≥1m/s):需采用雙端緩沖,即同時調節兩端緩沖螺絲,避不用錢端過度緩沖導致活塞傾斜;
-
重載氣缸(負載>50kg):建議配合液壓緩沖器使用,緩沖螺絲只作為微調裝置;
-
低溫環境(-10℃以下):需將緩沖螺絲開大1-2圈,補償空氣粘度增加導致的排氣阻力。
三、常見問題與解決方案
| 問題現象 | 可能原因 | 解決方法 |
|---|---|---|
| 緩沖效果不足 | 緩沖螺絲開度過大 | 順時針旋轉螺絲1-2圈 |
| 活塞運動卡滯 | 緩沖螺絲開度過小或雜質堵塞 | 逆時針旋松螺絲并清潔節流閥 |
| 調節后效果不穩定 | 密封圈磨損或安裝偏心 | 更換密封圈并重新校準氣缸安裝位置 |
錦瑞公司:氣缸配件定制化解決方案提供商

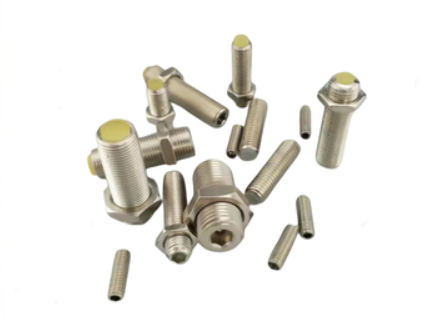

錦瑞公司成立于1997年,工廠位于江蘇省南通市海安高新區,占地3萬余平方米,投資超1億元,年產量2萬余噸,業務覆蓋全球60多個國家和地區。公司以"開拓創新,追求優異"為理念,引進德國冷鐓機、日本滾絲機等國際先進設備,設立獨自研發中心,專業生產符合GB、DIN、ASTM、ISO、JIS標準的氣缸緩沖螺絲、活塞桿、端蓋等精密部件,并可提供非標定制服務:
-
材料選擇:支持不銹鋼(304/316)、碳鋼鍍鋅、鋁合金等材質;
-
表面處理:提供發黑、鍍鎳、達克羅等防腐工藝,鹽霧測試可達1000小時;
-
精度保障:螺紋公差控制在±0.02mm以內,同軸度≤0.05mm。
公司產品廣泛應用于汽車生產線(如比亞迪焊接機器人氣缸)、風電設備(維斯塔斯變槳系統)、醫療設備(西門子CT機氣動組件)等領域,先后通過ISO9001、IATF16949認證,產品由中國人民財產保險承保全球責任險。我們堅持"質量為本、科技興企、用戶至上"的服務宗旨,提供72小時快速打樣、24小時技術響應服務,致力于成為客戶信賴的長期合作伙伴。
